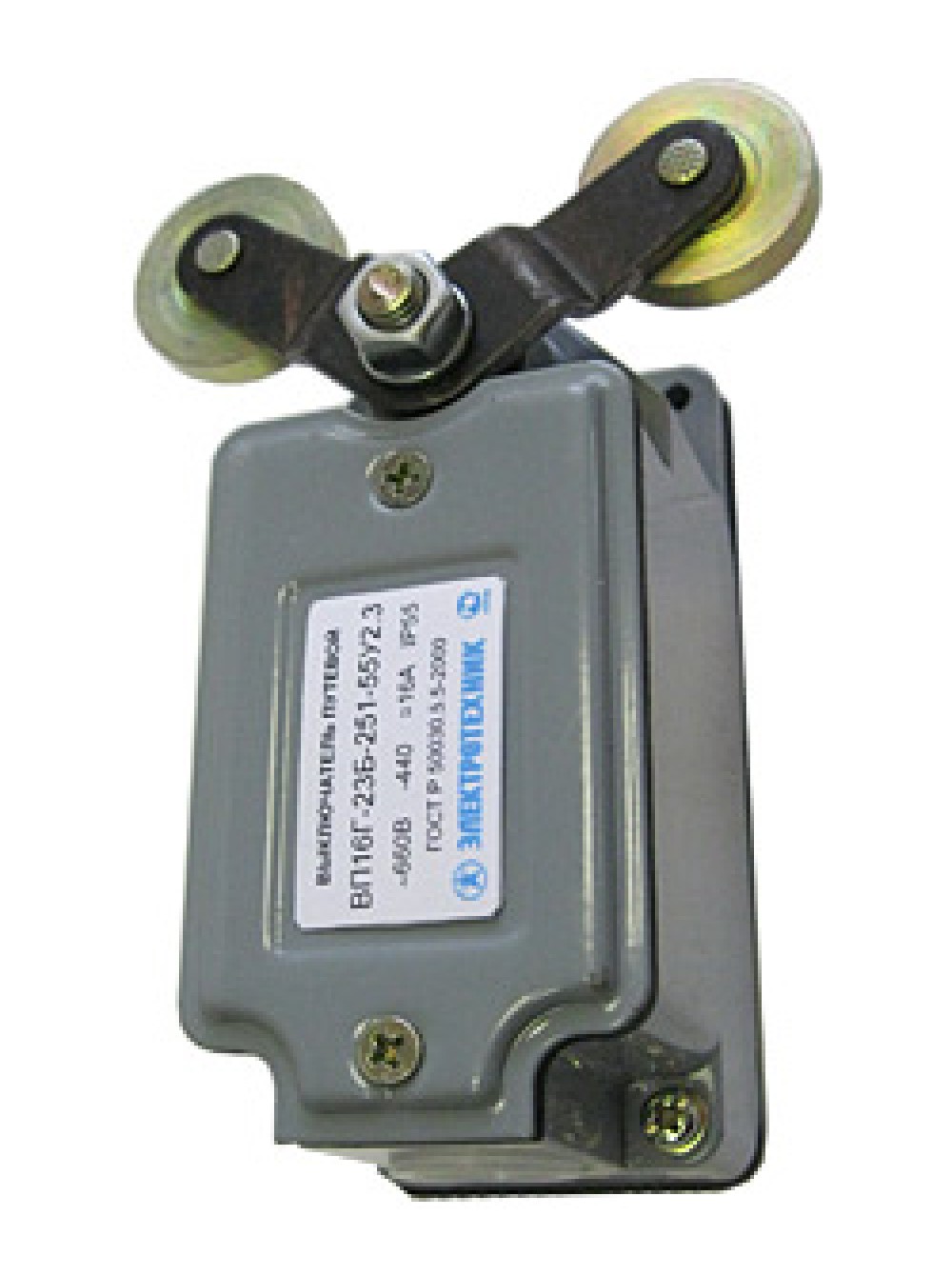

Выключатель ВП-16Г-23Б-231-55 У2.3
Выключатель ВП-16Г-23Б-231-55 У2.3
Наличие: Есть в наличии
Модель: 00000001208
Модель: 00000001208
Скидки постоянным клиентам!
Гарантия качества всех товаров магазина!
Доставка товаров по всей стране!
Выключатели путевые ВП 16 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50Гц и постоянного тока напряжением до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Основные технические характеристики
- - номинальный коммутируемый ток – 16А;
- - номинальное рабочее напряжение: до 660В переменного тока, до 440В постоянного тока;
- - материал корпуса – силумин;
- - контактная группа – 1з+1р;
- - вид переключающего устройства – мгновенного действия;
- - усилие прямого срабатывания – не более 50Н, обратное – не менее 2Н;
- - прямой рабочий ход, градус: 10±3, дополнительный ход, не более, градус: 30;
- - дифференциал хода, градус: 7±3;
- - механическая износостойкость, циклов ВО, не менее: 14000000 (для исполнения с селективным приводом: 10000 000);
- - коммутационная износостойкость, при скорости перемещения управляющего упора 0,33м/с, при частоте включений 1200 циклов ВО в час и продолжительности включений (ПВ=40-60%), не менее:
- на переменном токе: 1 000 000;
- на постоянном токе: 1 600 000;
- - ввод внешних проводов через гермоввод (сальник MG 20Х1.5);
- - каждый зажим допускает присоединение медных проводников сечением до 2х1,5 мм2 или один до 4 мм2.
- - климатическое исполнение и категория размещения – У2.
Структура условного обозначения:
|
ВП |
|
16 |
Г |
- |
23 |
Х |
- |
Х |
Х |
1 |
- |
55 |
У2 |
. |
Х |
|
|
|
1 |
2 |
|
3 |
4 |
|
5 |
6 |
7 |
|
8 |
9 |
|
10 |
- Условное обозначение серии.
- Исполнение по виду кабельного ввода:
Г – с резьбовым неуплотненным вводом (без сальника);
Е – с резьбовым уплотненным вводом (сальником типа М20х1,5).
- Условное обозначение номинального тока: 23 – 16А
- Условное обозначение группы коммутационной износостойкости: А, Б, В
- Условное обозначение режима работы привода: 1 – без самовозврата; 2 – с самовозвратом
- Условное обозначение исполнения по виду привода: 3 – рычаг с роликом; 4 – селективный привод; 5 – V-образный рычаг с роликом на каждом плече.
- Условное обозначение исполнения по способу крепления: 1 – базовое
- Степень защиты по ГОСТ 14254-96: IP55
- Климатическое исполнение (У) и категория размещения (2) по ГОСТ 15050-69
- Условное обозначение по типу контактов: 3 –1з+1р.
