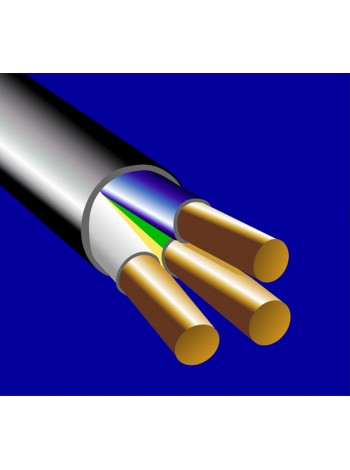

ВВГ-п 3х1,5

Силовой кабель ВВГ 3х1.5 (также известен как силовой провод) предусмотрен для распределения и передачи электротока в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц. Подробное описание и характеристики представлены ниже.

Применение кабеля ВВГ 3х1.5

Кабель с данным диаметром применятся в следующих направлениях:
- при прокладке по специальным кабельным мостам, эстакадам, дорогам и в спец.блоках;
- в огне- и пожароопасных помещениях хозяйственного и промышленного типа;
- во взрывоопасных и пожароопасных зонах (класса В-Iб, В-Iг, В-II, В-IIа);
- для проведения осветительных сетей в опасных зонах класса В-Iа;
- при укладке электросетей во влажных и сущих помещениях, каналах, шахтах, коллекторах, производственных и технических помещениях, где существует риск затопления;
- при прокладке электросетей в воздушном пространстве.

Силовой кабель состоит из трех составляющих:

- Трех токопроводящих жил, сделанных из меди;
- Изоляция из ПВХ материала;
- Оболочка из ПВХ материала

Технические данные кабеля ВВГ 3х1.5 — 0,66кВ

- теоретический вес 1 км: 99,00кг
- диаметр поперечного сечения: 8,0мм
- минимальный радиус изгиба: ож*: 80мм; мп*: 60мм
- номинальная толщина изоляции жил: 0,6мм
- эл. сопротивление изоляции на 1 км и 20оС: 12МОм
- допустимая токовая нагрузка: на воздухе: 21А; в земле: 28А
- допустимый ток короткого замыкания: 0,17кА

Технические характеристики кабеля ВВГ 3х1.5 — 1кВ

- теоретический вес 1 км: 111,00кг
- диаметр поперечного сечения: 9,4мм
- минимальный радиус изгиба: ож*: 94мм; мп*: 70мм
- номинальная толщина изоляции жил: 0,8мм
- эл. сопротивление изоляции на 1 км и 20оС: 12МОм
- допустимая токовая нагрузка: на воздухе: 21А; в земле: 28А
- допустимый ток короткого замыкания: 0,17кА
