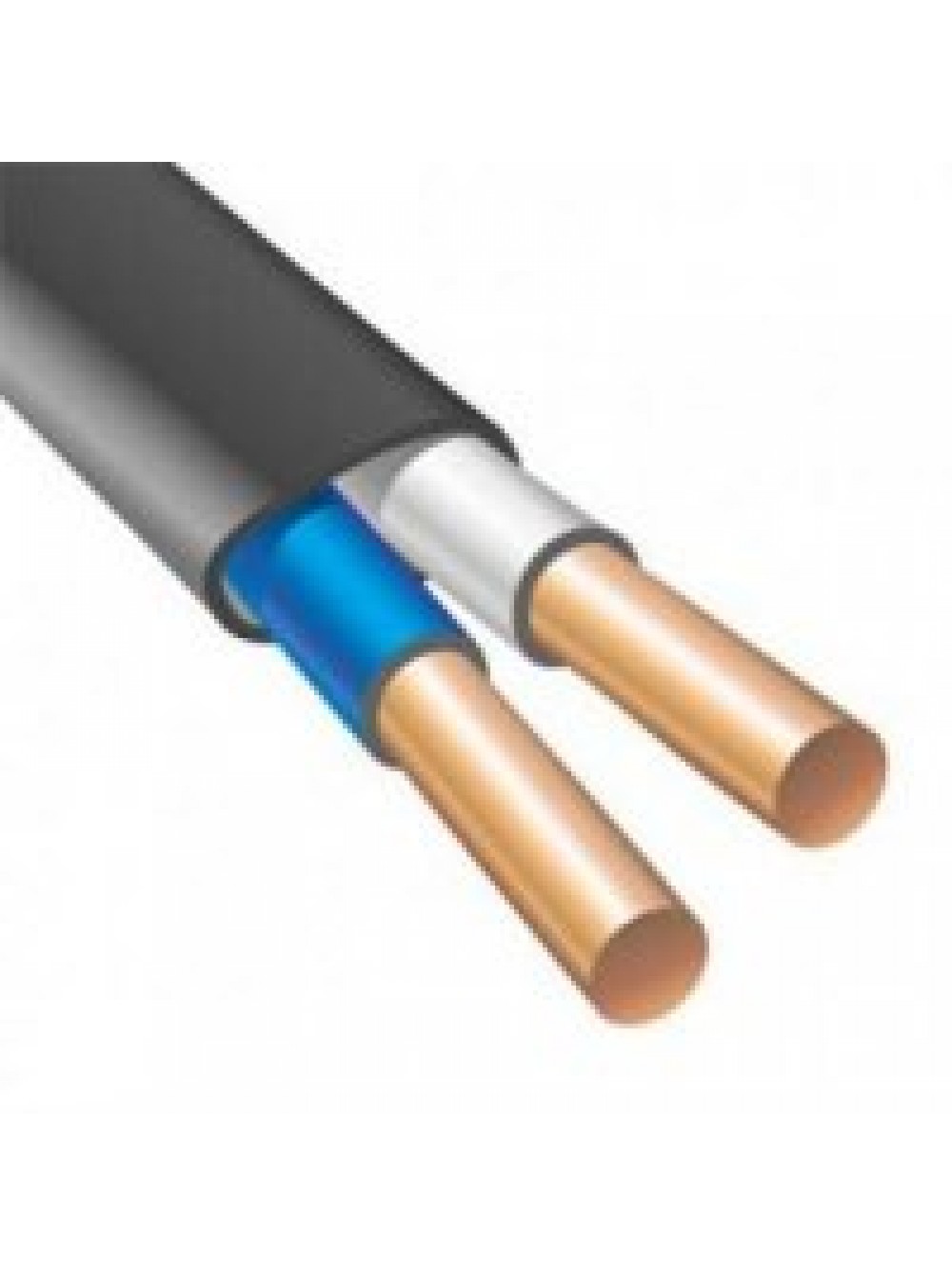

ВВГ-п 2х4

Силовой кабель ВВГ 2х4 (также известен как силовой провод) предусмотрен для распределения и передачи электротока в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц. Подробное описание и характеристики представлены ниже.

Применение кабеля ВВГ 2х4

Кабель с данным диаметром применятся в следующих направлениях:
- при прокладке по специальным кабельным мостам, эстакадам, дорогам и в спец.блоках;
- в огне- и пожароопасных помещениях хозяйственного и промышленного типа;
- во взрывоопасных и пожароопасных зонах (класса В-Iб, В-Iг, В-II, В-IIа);
- для проведения осветительных сетей в опасных зонах класса В-Iа;
- при укладке электросетей во влажных и сущих помещениях, каналах, шахтах, коллекторах, производственных и технических помещениях, где существует риск затопления;
- при прокладке электросетей в воздушном пространстве.

Силовой кабель состоит из трех составляющих:

- Двух токопроводящих жил, сделанных из меди;
- Изоляция из ПВХ материала;
- Оболочка из ПВХ материала.

Технические данные кабеля ВВГ 2х4 — 0,66кВ

- теоретический вес 1 км: 143,00кг
- диаметр поперечного сечения: 10,2мм
- минимальный радиус изгиба: ож*: 102мм; мп*: 76мм
- номинальная толщина изоляции жил: 0,7мм
- эл. сопротивление изоляции на 1 км и 20оС: 10МОм
- допустимая токовая нагрузка: на воздухе: 44А; в земле: 56А
- допустимый ток короткого замыкания: 0,43кА

Технические характеристики кабеля ВВГ 2х4 — 1кВ

- теоретический вес 1 км: 159,00кг
- диаметр поперечного сечения: 11,4мм
- минимальный радиус изгиба: ож*: 114мм; мп*: 85мм
- номинальная толщина изоляции жил: 1,0мм
- эл. сопротивление изоляции на 1 км и 20оС: 10МОм
- допустимая токовая нагрузка: на воздухе: 44А; в земле: 56А
- допустимый ток короткого замыкания: 0,43кА
