ВВГ 4х6

Силовой кабель ВВГ 4х6 (также известен как силовой провод) предусмотрен для распределения и передачи электротока в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц. Подробное описание и характеристики представлены ниже.

Применение кабеля ВВГ 4х6

Кабель с данным диаметром применятся в следующих направлениях:
- при прокладке по специальным кабельным мостам, эстакадам, дорогам и в спец.блоках;
- в огне- и пожароопасных помещениях хозяйственного и промышленного типа;
- во взрывоопасных и пожароопасных зонах (класса В-Iб, В-Iг, В-II, В-IIа);
- для проведения осветительных сетей в опасных зонах класса В-Iа;
- при укладке электросетей во влажных и сущих помещениях, каналах, шахтах, коллекторах, производственных и технических помещениях, где существует риск затопления;
- при прокладке электросетей в воздушном пространстве.

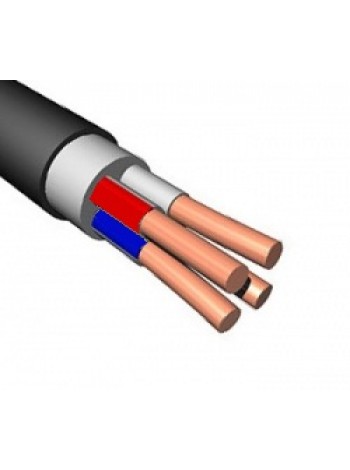

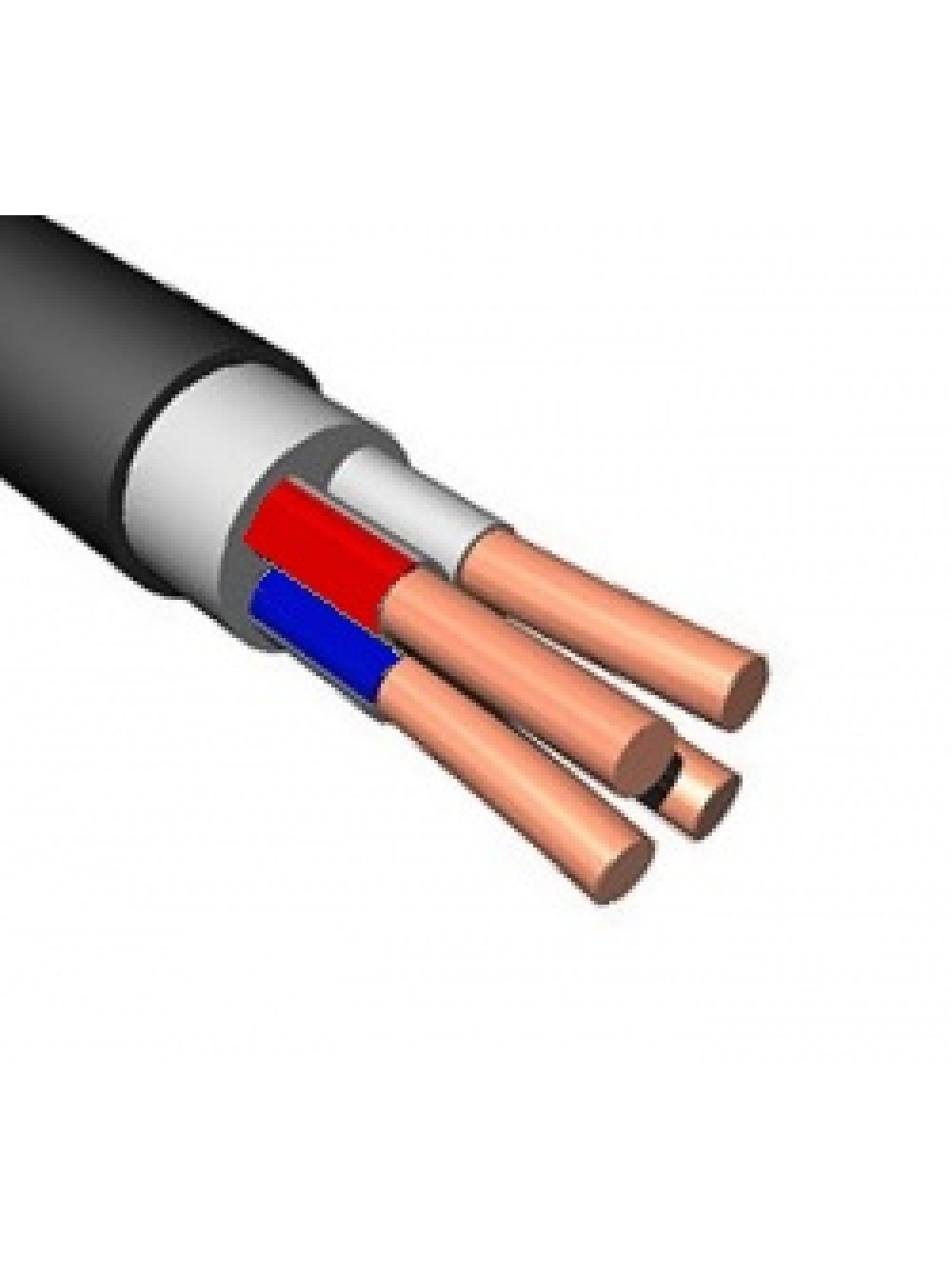

Силовой кабель состоит из трех составляющих:

- Четырех токопроводящих жил, сделанных из меди;
- Изоляция из ПВХ материала;
- Оболочка из ПВХ материала

Технические данные кабеля ВВГ 4х6 — 0,66кВ

- теоретический вес 1 км: 326,00кг
- диаметр поперечного сечения: 13,0мм
- минимальный радиус изгиба: ож*: 130мм; мп*: 97мм
- номинальная толщина изоляции жил: 0,7мм
- эл. сопротивление изоляции на 1 км и 20оС: 9МОм
- допустимая токовая нагрузка: на воздухе: 49А; в земле: 58А
- допустимый ток короткого замыкания: 0,65кА

Технические характеристики кабеля ВВГ 4х6 — 1кВ

- теоретический вес 1 км: 359,00кг
- диаметр поперечного сечения: 14,4мм
- минимальный радиус изгиба: ож*: 144мм; мп*: 108мм
- номинальная толщина изоляции жил: 1,0мм
- эл. сопротивление изоляции на 1 км и 20оС: 9МОм
- допустимая токовая нагрузка: на воздухе: 49А; в земле: 58А
- допустимый ток короткого замыкания: 0,65кА
