Провод П274

 П-274
Лёгкий полевой кабель (провод)
НАЗНАЧЕНИЕ
Лёгкий полевой кабель/провод  П-274 предназначен для обеспечения телефонной связи в тактическом звене, устройства абонентских линий сети внутренней связи на пунктах управления и линий дистанционного управления радиостанциями типа P-105, Р-140, Р-159, Р-161А2М и других радиостанций, схема которых позволяет обеспечивать их дистанционное управление по 2ПР линиям связи.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ

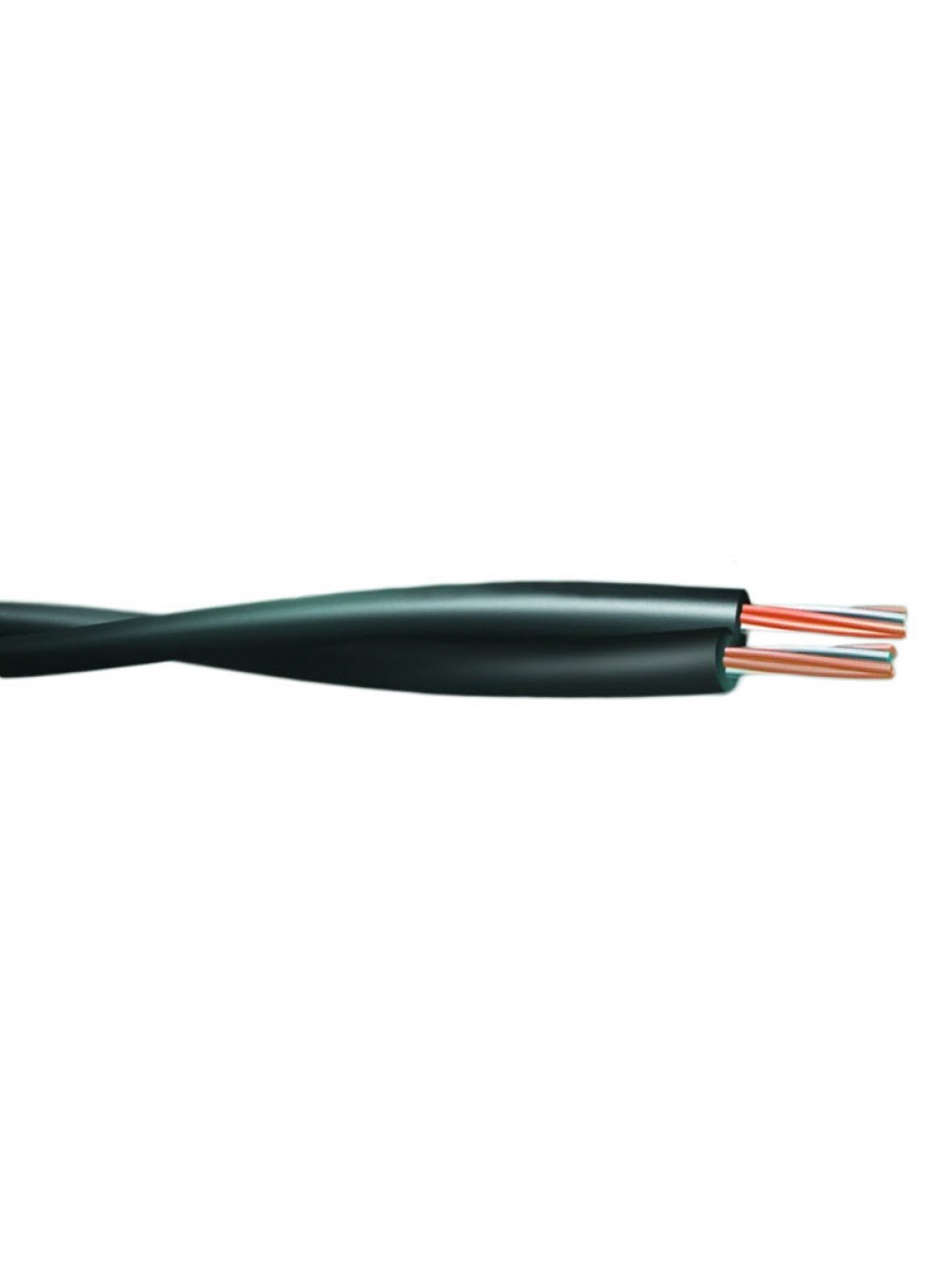

 П-274 состоит из двух проводов. Каждый провод состоит из 3 стальных и 4 медных жил, покрытых полиэтиленовой изоляцией высокого давления, а сверху капроновой изоляцией. Толщина изоляции - 0,5-0,65 мм.
Токопроводящая жила скручивается из 3-х стальных проволок диаметром 0,3 мм и 4-х медных проволок диаметром 0,3 мм. В центре располагается стальная проволока, а в наружном повиве располагаются медные и стальные проволоки по схеме: 2-медные+1 стальная+2 медные+1 стальная. Изолированные жилы скручивают в пару с шагом 80-100 мм. Максимальный диаметр изолированной жилы 2,3 мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Строительная длина, м                                                                      500
Количество жил                                                                                 2
Количество проводов в жилах:
     - стальных                                                                                    3, диаметром 0,3 мм
     - медных                                                                                      4, диаметром 0,3 мм
Изоляция:
     - тип материала                                                                            полиэтилен
     - толщина, мм                                                                               0,5
Диаметр жилы, мм                                                                              2,3
Рабочий диаппазон температуры окружающей среды, град.С             -60° - +50°С
Масса 1 км кабеля/провода, кг                                                                        15
Масса катушки с кабелем/проводом, не более, кг                                              13
Прочность на разрыв, кГс                                                                  40
Сопротивление жилы (постоянный ток), при Т = 20°С, Ом/км              более 125
Сопротивление изоляции после 3 час. пребывания в воде, МОм/км     не менее 100
Частотный спектр, кГц                                                                        до 16 кГц
Дальность телефонной связи, км                                                        20-30 км
Минимальная наработка                                                                     50 000 часов
Минимальный срок службы                                                                 15 лет
МОДИФИКАЦИИ
- П-274М - без капроновой изоляции.
